Az áramjárta vezeték mágneses tere: Átfogó elemzés

Ebben a részletes útmutatóban mélyrehatóan megvizsgáljuk az áramjárta vezeték által létrehozott mágneses teret. Célunk, hogy a téma minden aspektusát feltárjuk, a legalapvetőbb elvektől a legösszetettebb alkalmazásokig. Megértjük, hogyan jön létre ez a mágneses tér, milyen törvények írják le, hogyan számíthatjuk ki a nagyságát és irányát, és milyen gyakorlati jelentősége van ennek a jelenségnek a mindennapi életünkben és a technológiában.

1. Az elektromosság és a magnetizmus kapcsolata

Az elektromosság és a magnetizmus két szorosan összefüggő fizikai jelenség. A modern fizika, különösen az elektromágnesesség elmélete egyesíti őket egyetlen alapvető kölcsönhatássá. Már a 19. század elején kiderült, hogy az elektromos áram mágneses teret hoz létre. Ezt a felfedezést Hans Christian Ørsted dán fizikusnak tulajdonítják, aki 1820-ban észrevette, hogy egy áramjárta vezeték a közelében lévő iránytűt eltéríti. Ez a kísérlet bizonyította először, hogy az elektromos áram és a magnetizmus között létezik kapcsolat.

1.1. Ørsted kísérlete és következményei

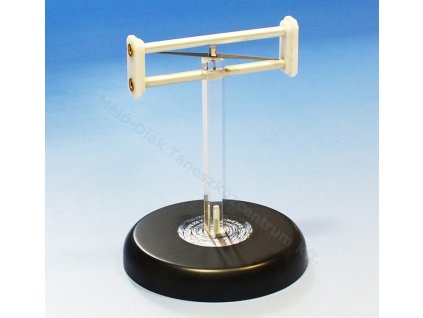

Ørsted kísérlete egyszerű volt, de forradalmi jelentőségű. Amikor egy áramot vezető vezetéket egy iránytű fölé vagy alá helyezett, a tű eltért az észak-déli iránytól. Amikor az áramot kikapcsolta, a tű visszatért eredeti helyzetébe. Ez azt mutatta, hogy az áram valamilyen hatást gyakorol az iránytű mágnesére, vagyis mágneses teret hoz létre. Ørsted kísérlete megnyitotta az utat az elektromágnesesség tudományának fejlődése előtt, és elvezetett olyan alapvető törvények felfedezéséhez, mint a Biot-Savart törvény és az Ampère-törvény.

2. A Biot-Savart törvény: A mágneses tér kiszámítása

A Biot-Savart törvény egy alapvető fizikai törvény, amely leírja, hogy egy állandó elektromos áram által létrehozott mágneses tér hogyan függ az áram nagyságától, irányától és a megfigyelési pont helyzetétől. A törvény lehetővé teszi számunkra, hogy kiszámítsuk egy áramjárta vezeték egy kis szakasza által létrehozott mágneses tér vektorát egy adott pontban.

2.1. A Biot-Savart törvény matematikai alakja

A Biot-Savart törvény matematikai alakja a következő:

$$\mathbf{dB} = \frac{\mu_0}{4\pi} \frac{I d\mathbf{l} \times \mathbf{r}}{r^3}$$

ahol:

  • $\mathbf{dB}$ a vezeték egy $d\mathbf{l}$ hosszúságú, áramot vezető szakasza által létrehozott infiniteszimális mágneses tér vektor a megfigyelési pontban.
  • $\mu_0$ a vákuum permeabilitása ($4\pi \times 10^{ -7} \, \text{T}\cdot\text{m/A}$).
  • $I$ a vezetékben folyó elektromos áram nagysága.
  • $d\mathbf{l}$ a vezeték infiniteszimális hosszúságú vektor eleme, amelynek iránya megegyezik az áram irányával.
  • $\mathbf{r}$ a vektor a vezeték $d\mathbf{l}$ elemétől a megfigyelési pontig.
  • $r$ az $\mathbf{r}$ vektor nagysága.
  • $\times$ a vektoriális szorzatot jelöli.
  • Aramjarta Vezet Magneses Tere

2.2. A mágneses tér irányának meghatározása

A Biot-Savart törvény vektoriális alakja megadja a mágneses tér irányát is. A $\mathbf{dB}$ vektor iránya merőleges mind a $d\mathbf{l}$ vektorra (az áram irányára), mind az $\mathbf{r}$ vektorra (a vezeték elemtől a megfigyelési pontig mutató vektorra). Ezt az irányt a jobbkéz-szabállyal lehet könnyen meghatározni: ha a jobb kezünk hüvelykujja az áram ($d\mathbf{l}$) irányába mutat, és a többi ujjunk a megfigyelési pont felé ($\mathbf{r}$) mutat, akkor a tenyerünkből kifelé mutató irány adja a mágneses tér ($\mathbf{dB}$) irányát.

3. Egyenes áramjárta vezeték mágneses tere

Vizsgáljunk meg egy egyszerű, de fontos esetet: egy végtelen hosszú, egyenes áramjárta vezeték által létrehozott mágneses teret. A Biot-Savart törvény integrálásával meghatározhatjuk a vezeték körül kialakuló mágneses tér nagyságát és irányát.

3.1. A mágneses tér nagysága

Egy végtelen hosszú, egyenes, $I$ áramot vezető vezeték körül a mágneses tér nagysága egy $r$ távolságban a vezetéktől a következőképpen adható meg:

$$B = \frac{\mu_0 I}{2\pi r}$$

Aramjarta Vezet Magneses Tere

Ez az egyenlet azt mutatja, hogy a mágneses tér nagysága egyenesen arányos az árammal és fordítottan arányos a vezetéktől való távolsággal.

3.2. A mágneses tér iránya

Az egyenes áramjárta vezeték körül a mágneses tér vonalai koncentrikus körök, amelyek középpontja a vezeték tengelyében van, és a körök síkja merőleges a vezetékre. A mágneses tér irányát ismét a jobbkéz-szabállyal határozhatjuk meg: ha a jobb kezünk hüvelykujja az áram irányába mutat, akkor a begörbülő ujjaink mutatják a mágneses tér vonalainak irányát.

4. Az Ampère-törvény: Egy másik megközelítés a mágneses tér számítására

Az Ampère-törvény egy másik alapvető törvény az elektromágnesességben, amely kapcsolatot teremt a mágneses tér egy zárt görbe menti vonalintegrálja és a görbe által körülvett áram között. Bizonyos szimmetrikus esetekben az Ampère-törvény sokkal egyszerűbbé teszi a mágneses tér kiszámítását, mint a Biot-Savart törvény közvetlen integrálása.

4.1. Az Ampère-törvény integrális alakja

Az Ampère-törvény integrális alakja a következő:

Aramjarta Vezet Magneses Tere

$$\oint \mathbf{B} \cdot d\mathbf{l} = \mu_0 I_{enc}$$

ahol:

  • $\oint \mathbf{B} \cdot d\mathbf{l}$ a mágneses tér $\mathbf{B}$ vonalintegrálja egy tetszőleges zárt görbe mentén (az Ampère-hurok).
  • $d\mathbf{l}$ a görbe infiniteszimális hosszúságú vektor eleme.
  • $\mu_0$ a vákuum permeabilitása.
  • $I_{enc}$ a zárt görbe által körülvett teljes elektromos áram.

4.2. Az Ampère-törvény alkalmazása egyenes áramjárta vezetékre

Az Ampère-törvény segítségével is levezethetjük az egyenes áramjárta vezeték mágneses terét. Válasszunk egy $r$ sugarú koncentrikus kört a vezeték körül Ampère-huroknak. A szimmetria miatt a mágneses tér nagysága a hurok minden pontján azonos, és iránya érintőleges a hurokhoz. Így a vonalintegrál a következőképpen egyszerűsödik:

$$\oint \mathbf{B} \cdot d\mathbf{l} = B \oint dl = B (2\pi r)$$

Az Ampère-törvény szerint ez egyenlő $\mu_0 I$-vel (feltételezve, hogy a hurok egyetlen $I$ áramot vezető vezetéket vesz körül):

$$B (2\pi r) = \mu_0 I$$

Ebből kifejezve a mágneses teret:

$$B = \frac{\mu_0 I}{2\pi r}$$

Ez megegyezik a Biot-Savart törvény integrálásával kapott eredménnyel.

5. Véges hosszúságú egyenes áramjárta vezeték mágneses tere

Aramjarta Vezet Magneses Tere

A valóságban nincsenek végtelen hosszú vezetékek. Nézzük meg, hogyan számítható ki egy véges hosszúságú egyenes áramjárta vezeték által létrehozott mágneses tér egy tetszőleges pontban.

5.1. A számítás menete

Ehhez vissza kell térnünk a Biot-Savart törvényhez és integrálnunk azt a vezeték teljes hossza mentén. Legyen a vezeték hossza $L$, és a megfigyelési pont a vezeték egyenesére merőlegesen $r$ távolságra legyen. A számítás integrálást igényel a vezeték mentén, figyelembe véve a $d\mathbf{l}$ és $\mathbf{r}$ vektorok változó irányát és nagyságát.

5.2. A mágneses tér képlete véges vezeték esetén

A véges hosszúságú egyenes áramjárta vezeték által egy, a vezetékre merőlegesen $r$ távolságra lévő pontban létrehozott mágneses tér nagysága a következőképpen adható meg:

$$B = \frac{\mu_0 I}{4\pi r} (\cos \theta_1 + \cos \theta_2)$$

Aramjarta Vezet Magneses Tere

ahol $\theta_1$ és $\theta_2$ azok a szögek, amelyeket a megfigyelési pontból a vezeték két végpontjához húzott vonalak a vezetékre merőleges egyenessel bezárnak.

Ha a vezeték nagyon hosszú (közel végtelen), akkor $\theta_1 \approx 0^\circ$ és $\theta_2 \approx 0^\circ$, így $\cos \theta_1 \approx 1$ és $\cos \theta_2 \approx 1$, ami visszaadja a végtelen hosszú vezeték képletét:

$$B \approx \frac{\mu_0 I}{4\pi r} (1 + 1) = \frac{\mu_0 I}{2\pi r}$$

6. Mágneses tér örvényessége és az Ampère-Maxwell törvény

Az Ampère-törvény eredeti formája csak állandó áramokra érvényes. James Clerk Maxwell módosította ezt a törvényt, hogy figyelembe vegye az időben változó elektromos mezőket is. Az így kapott Ampère-Maxwell törvény az elektromágnesesség egyik alapvető egyenlete, a Maxwell-egyenletek egyike.

6.1. A Maxwell-féle kiegészítés

Maxwell bevezette az úgynevezett eltolási áram fogalmát, amely arányos az elektromos fluxus időbeli változásával:

$$I_D = \epsilon_0 \frac{d\Phi_E}{dt}$$

ahol $\epsilon_0$ a vákuum permittivitása, és $\Phi_E$ az elektromos fluxus.

6.2. Az Ampère-Maxwell törvény

Az Ampère-Maxwell törvény integrális alakja:

$$\oint \mathbf{B} \cdot d\mathbf{l} = \mu_0 (I_{enc} + I_D)$$

Ez a törvény azt mondja ki, hogy a mágneses tér egy zárt görbe menti vonalintegrálja arányos a görbe által körülvett valódi áram és az eltolási áram összegével.

7. Alkalmazások: A mágneses tér hasznosítása

Az áramjárta vezetékek által létrehozott mágneses tér számos technológiai alkalmazás alapját képezi.

7.1. Elektromágnesek

Ha egy vezetéket tekercs formájában (szolenoid) alakítunk ki, az áthaladó áram erősebb és homogénabb mágneses teret hoz létre a tekercs belsejében. Az elektromágnesek széles körben használatosak, például elektromos motorokban, generátorokban, mágneses rezonancia képalkotásban (MRI) és mágneses levitációs vonatokban (maglev).

7.2. Induktorok

Az induktorok olyan elektromos alkatrészek, amelyek egy tekercsből állnak, és a rajtuk átfolyó áram által létrehozott mágneses térben tárolnak energiát. Az induktorokat széles körben használják elektronikus áramkörökben, például szűrőkben és tápegységekben.

7.3. Transzformátorok

A transzformátorok két vagy több tekercset tartalmaznak, amelyek egy közös mágneses téren keresztül kapcsolódnak egymáshoz. Az egyik tekercsben folyó váltakozó áram változó mágneses teret hoz létre, amely indukál egy feszültséget a másik tekercsben. A transzformátorokat az elektromos energia átvitelére és elosztására használják.
