Az Egyenáram Váltóáram Átalakítók Átfogó Kézikönyve

A modern világ energiaellátásának gerincét a váltóáram (AC) képezi, hiszen a hálózatok nagyrészt ezt a formát használják az energia hatékony szállítására és elosztására. Ugyanakkor számos energiaforrás és eszköz egyenáramot (DC) használ vagy állít elő. Ilyenek például az akkumulátorok, a napelemek és bizonyos elektronikai alkatrészek. Ahhoz, hogy ezeket az egyenáramú forrásokat a váltóárammal működő berendezéseinkhez csatlakoztathassuk, vagy éppen váltóáramú hálózatról egyenáramú eszközöket tápláljunk (bár ez utóbbi esetben egyenirányítóra van szükség), elengedhetetlenek az egyenáram-váltóáram átalakítók, közismertebb nevükön inverterek.

Mi az az Egyenáram Váltóáram Átalakító (Inverter)?

Az egyenáram-váltóáram átalakító, vagy röviden inverter, egy olyan elektronikai eszköz, amely az egyenáramot (DC) váltóárammá (AC) alakítja át. Ez az átalakítás lehetővé teszi, hogy az akkumulátorokban, napelemekben vagy más DC forrásokban tárolt energiát olyan eszközök működtetésére használjuk, amelyek váltóáramot igényelnek. Az inverterek kulcsfontosságú szerepet játszanak a megújuló energia rendszerekben, a mobil áramellátásban és számos ipari alkalmazásban.

Az Inverterek Működésének Alapelvei

Az inverterek működése azon az elven alapul, hogy elektronikus kapcsolóelemek (például tranzisztorok vagy tirisztorok) segítségével periodikusan megfordítják az egyenáram polaritását. Ezzel egy négyszögjelhez hasonló váltakozó áramot hoznak létre. A fejlettebb inverterek ezt a négyszögjelet szűrik és alakítják, hogy egy szinuszos vagy ahhoz közeli hullámformát hozzanak létre, amely jobban megfelel a hálózati váltóáram követelményeinek és az érzékenyebb elektronikai eszközök számára is ideálisabb.

Az Alapvető Áramkör Felépítése

Egy tipikus inverter alapvetően a következő fő részekből áll:

• DC bemeneti szakasz: Ide csatlakozik az egyenáramú forrás (akkumulátor, napelem stb.).
• Kapcsolóelemek: Ezek végzik a DC polaritásának periodikus megfordítását.
• Vezérlő áramkör: Ez szabályozza a kapcsolóelemek működését, meghatározza a kimeneti váltóáram frekvenciáját és feszültségét.
• Szűrő áramkör (opcionális): A kimeneti hullámforma javítására szolgál.
• AC kimeneti szakasz: Innen táplálható a váltóárammal működő fogyasztó.

Az Inverterek Különböző Típusai

Az invertereket többféle szempont szerint lehet csoportosítani, de a leggyakoribb a kimeneti hullámforma alapján történő megkülönböztetés.

Négyszögjeles Inverterek

A négyszögjeles inverterek a legegyszerűbb típusúak. Kimenetük egy négyszög alakú hullámforma, amely nem ideális a legtöbb elektronikai eszköz számára. Olcsóbbak és egyszerűbb felépítésűek, de kevésbé hatékonyak és bizonyos eszközökkel problémákat okozhatnak. Például motoroknál zajos működést vagy túlmelegedést idézhetnek elő.

Módosított Szinuszos Inverterek

A módosított szinuszos inverterek kimenete egy lépcsőzetes hullámforma, amely jobban megközelíti a szinuszos hullámot, mint a négyszögjel. Szélesebb körben használhatók, mint a négyszögjeles inverterek, és általában kedvezőbb árúak, mint a tiszta szinuszos inverterek. Sok háztartási eszköz, például lámpák, fűtőberendezések és egyes tápegységek jól működnek velük.

Tiszta Szinuszos Inverterek

A tiszta szinuszos inverterek olyan váltóáramot állítanak elő, amely szinte tökéletesen megegyezik a hálózati váltóáram szinuszos hullámformájával. Ezek az inverterek a legkompatibilisebbek mindenféle elektromos eszközzel, beleértve az érzékeny elektronikát, az audio- és videóberendezéseket, valamint azokat az eszközöket, amelyek induktív terhelést jelentenek (pl. motorok, transzformátorok). Bár általában drágábbak, a megbízhatóságuk és a széleskörű kompatibilitásuk miatt sok alkalmazásban a legjobb választást jelentik.

Az Inverterek Főbb Jellemzői és Műszaki Paraméterei

Egy inverter kiválasztásakor számos műszaki paramétert érdemes figyelembe venni:

Teljesítmény (Watt)

Az inverter teljesítménye azt mutatja meg, hogy mennyi elektromos energiát képes leadni. Ezt wattban (W) vagy kilovattban (kW) adják meg. A kiválasztandó inverter teljesítményének meg kell haladnia a rákötni kívánt összes eszköz egyidejű maximális teljesítményigényét. Érdemes némi tartalékot is hagyni.

Csúcsteljesítmény (Surge Power)

A csúcsteljesítmény azt a maximális teljesítményt jelenti, amelyet az inverter rövid ideig (általában néhány másodpercig) képes leadni. Ez fontos lehet olyan eszközök esetén, amelyek bekapcsoláskor hirtelen nagyobb áramfelvétellel rendelkeznek (pl. motorok).

Bemeneti Feszültség (DC Input Voltage)

A bemeneti feszültség azt az egyenáramú feszültséget jelöli, amellyel az inverter működik. Ez általában megegyezik az akkumulátor vagy más DC forrás feszültségével (pl. 12V, 24V, 48V).

Kimeneti Feszültség (AC Output Voltage)

A kimeneti feszültség a leadott váltóáram effektív értéke. Magyarországon ez általában 230V.

Kimeneti Frekvencia (AC Output Frequency)

A kimeneti frekvencia a leadott váltóáram frekvenciája. Magyarországon ez 50 Hz.

Hatásfok

A hatásfok azt mutatja meg, hogy az inverter a bemeneti egyenáramú energiának mekkora hányadát képes hasznos váltóáramú energiává alakítani. A magasabb hatásfok kevesebb energiaveszteséget jelent.

Teljes harmonikus torzítás (THD)

A teljes harmonikus torzítás (THD) a kimeneti váltóáram hullámformájának tisztaságát jelzi. A tiszta szinuszos inverterek THD értéke általában nagyon alacsony.

Az Inverterek Alkalmazási Területei

Az inverterek rendkívül sokoldalú eszközök, amelyek számos területen hasznosak:

Megújuló Energia Rendszerek

A napelemes rendszerekben az inverterek kulcsfontosságú szerepet játszanak. A napelemek által termelt egyenáramot alakítják át a háztartási vagy hálózati használatra alkalmas váltóárammá. A szigetüzemű napelemes rendszerekben az inverterek az akkumulátorokból származó egyenáramot alakítják át, míg a hálózatra visszatápláló rendszerekben a megtermelt AC áramot a közüzemi hálózatba táplálják vissza.

Mobil Áramellátás

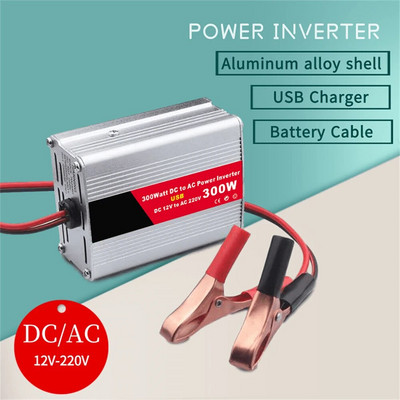

Az inverterek nélkülözhetetlenek a mobil áramellátásban. Használják őket autókban, lakóautókban, hajókon, hogy 12V-os vagy 24V-os akkumulátorokról 230V-os váltóáramot biztosítsanak olyan eszközök számára, mint laptopok, televíziók, vagy akár konyhai kisgépek.

Szünetmentes Áramforrások (UPS)

A szünetmentes áramforrások (UPS) invertereket használnak arra, hogy áramszünet esetén az akkumulátorokból táplálják a csatlakoztatott eszközöket, megakadályozva az adatvesztést vagy a berendezések károsodását. Normál működés közben az UPS tölti az akkumulátorokat és szükség esetén azonnal átkapcsol az akkumulátoros táplálásra.

Ipari Alkalmazások

Számos ipari alkalmazásban is használnak invertereket, például motorvezérléshez, hegesztőgépekhez és speciális tápegységekhez.

Hogyan Válasszunk Megfelelő Invertert?

A megfelelő inverter kiválasztása több tényezőtől is függ:

A Felhasználási Cél

Először is tisztázni kell, hogy mire szeretnénk használni az invertert. Mobil áramellátáshoz, napelemes rendszerhez vagy szünetmentes áramforrásként lesz rá szükség?

A Csatlakoztatandó Eszközök Teljesítményigénye

Össze kell adni a rákötni kívánt összes eszköz maximális teljesítményfelvételét. Az inverter névleges teljesítményének meg kell haladnia ezt az értéket. Érdemes figyelembe venni az esetleges csúcsteljesítmény-igényeket is.

A Kimeneti Hullámforma Igénye

Az érzékenyebb elektronikai eszközök és az induktív terhelések (motorok, transzformátorok) általában tiszta szinuszos invertert igényelnek. Egyszerűbb eszközökhöz elegendő lehet egy módosított szinuszos inverter.

A Bemeneti Feszültség Kompatibilitása

Az inverter bemeneti feszültségének meg kell egyeznie az áramforrás (pl. akkumulátor) feszültségével.

A Költségvetés

Az inverterek ára típustól, teljesítménytől és márkától függően jelentősen eltérhet. Érdemes mérlegelni a költségeket a teljesítmény és a minőség szempontjából.

Gyakran Ismételt Kérdések az Inverterekkel Kapcsolatban

Mi a különbség a módosított és a tiszta szinuszos inverter között?

A módosított szinuszos inverter egy lépcsőzetes hullámformát állít elő, míg a tiszta szinuszos inverter egy olyan hullámformát, amely szinte tökéletesen megegyezik a hálózati váltóáraméval. A tiszta szinuszos inverterek szélesebb körben kompatibilisek az elektronikai eszközökkel.

Mekkora inverterre van szükségem?

Számolja össze a rákötni kívánt összes eszköz maximális teljesítményfelvételét, és válasszon egy olyan invertert, amelynek a névleges teljesítménye ezt meghaladja. Ne feledkezzen meg a csúcsteljesítmény-igényekről sem.

Hogyan kell bekötni egy invertert?

A bekötéshez általában vastag kábelekre van szükség. A DC oldalon a polaritásra figyelni kell. A legtöbb inverterhez részletes bekötési útmutató tartozik, amelyet gondosan be kell tartani. Bizonyos esetekben érdemes szakember segítségét kérni.

Mennyi ideig működik egy inverter egy akkumulátorról?

A működési idő az akkumulátor kapacitásától (amperóra) és az éppen felvett terheléstől (watt) függ. Minél nagyobb az akkumulátor kapacitása és minél kisebb a terhelés, annál hosszabb ideig fog működni az inverter.

Lehet-e invertert használni hálózatra visszatápláláshoz?

Igen, a hálózatra visszatápláló inverterek kifejezetten erre a célra készülnek. Ezek szinkronizálják a napelemek által termelt váltóáramot a közüzemi hálózattal, lehetővé téve a felesleges energia visszatáplálását.

Összefoglalás

Az egyenáram-váltóáram átalakítók (inverterek) nélkülözhetetlen eszközök a modern energiafelhasználásban. Lehetővé teszik az egyenáramú energiaforrások (akkumulátorok, napelemek) hatékony felhasználását váltóáramot igénylő berendezésekhez. A megfelelő inverter kiválasztása a felhasználási céltól, a csatlakoztatandó eszközök teljesítményigényétől és a kívánt kimeneti hullámformától függ. Reméljük, ez az átfogó útmutató segített megérteni az inverterek működését és alkalmazási területeit.
