Az elektronikai prototípusok világában a forrasztható próbapanel nélkülözhetetlen eszköz. Lehetővé teszi az áramkörök gyors és hatékony összeállítását, tesztelését és finomhangolását anélkül, hogy bonyolult és időigényes nyomtatott áramköri lapokat (PCB) kellene gyártani. Ez a részletes útmutató mindent felölel, amit tudnia kell a forrasztható próbapanelekről, a különböző típusoktól kezdve a helyes használaton át a haladó technikákig. Célunk, hogy ez a cikk a legátfogóbb forrás legyen a témában a magyar interneten.

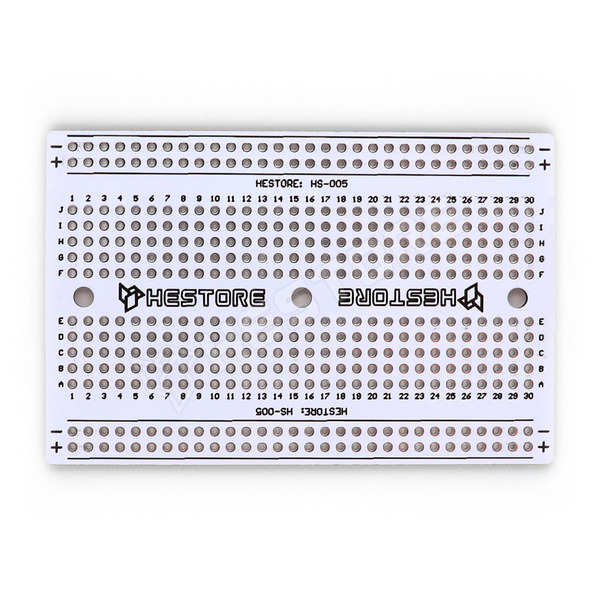

A forrasztható próbapanel, más néven veroboard vagy stripboard, egy olyan szigetelőanyagból készült lap, amelyen előre fúrt lyukak találhatók, gyakran rézcsíkokkal összekötve. Ezek a csíkok elektromos összeköttetéseket biztosítanak a komponensek között, miután azokat a panelre forrasztották. A forrasztható próbapanelek kulcsfontosságú szerepet játszanak az elektronikai fejlesztés korai szakaszában, amikor a tervezők és mérnökök kísérleteznek az áramkörökkel, ellenőrzik azok működését, és prototípusokat hoznak létre.
Számos különböző típusú forrasztható próbapanel létezik, amelyek különböző igényeket elégítenek ki. A leggyakoribb típusok a következők:
Ez a legelterjedtebb típus. A panelen párhuzamos rézcsíkok futnak végig, amelyek a lyukakon keresztül vannak összekötve. Az összeköttetések megszakításához a kívánt pontokon a réz eltávolítható egy speciális szerszámmal vagy akár egy éles késsel.
Ezek a panelek egy egyszerű lyukmátrixból állnak, réz összeköttetések nélkül. A komponensek közötti kapcsolatokat huzalokkal vagy forrasztóhuzallal kell megvalósítani a panel alján.
Vannak olyan panelek is, amelyek a csíkos és a pontmátrixos elrendezés kombinációját kínálják, így a felhasználók a projekt igényeihez igazíthatják a panel egy-egy részét.
A megfelelő forrasztható próbapanel kiválasztása a projekt jellegétől és a felhasználó preferenciáitól függ. Néhány szempont, amelyet érdemes figyelembe venni:
Az alábbiakban egy általános útmutatót talál a forrasztható próbapanelen történő áramkörépítéshez:
Mielőtt elkezdené a forrasztást, fontos, hogy megtervezze az áramkör elrendezését a panelen. Rajzoljon egy vázlatot, vagy használjon elektronikai tervezőszoftvert. Gondolja át, hogyan fogja elhelyezni az alkatrészeket, és hogyan fogja összekötni őket a rézcsíkok vagy huzalok segítségével.
Helyezze el az alkatrészeket a panelen a tervezett elrendezés szerint. Ügyeljen arra, hogy a lábak a megfelelő lyukakba kerüljenek. Ha csíkos panelt használ, gondolja át, melyik rézcsíkokat fogja felhasználni az összeköttetésekhez.
Ha csíkos panelt használ, és bizonyos pontokon meg kell szakítania a rézcsíkokat, használjon egy erre a célra készült szerszámot vagy egy éles kést. Ez biztosítja, hogy az alkatrészek lábai ne legyenek véletlenül összekötve.
Melegítse fel a forrasztópákát, és vigyen fel egy kevés forrasztóónt a hegyére (ónozás). Ez segíti a hőátadást. Ezután melegítse fel az alkatrész lábát és a rézfelületet, majd adjon hozzá forrasztóónt. A forrasztásnak fényesnek és simának kell lennie. Ügyeljen arra, hogy ne hozzon létre hidegforrasztást, ami megbízhatatlan kapcsolatot eredményezhet.
Ha pontmátrixos panelt használ, vágjon le megfelelő hosszúságú huzalokat, és forrassza őket az alkatrészek lábaihoz és a kívánt összeköttetési pontokhoz a panel alján.
Miután elkészült a forrasztással, alaposan ellenőrizze a munkáját. Keressen hidegforrasztásokat, rövidzárlatokat vagy hibás összeköttetéseket. Használjon multimétert az áramkör folytonosságának és a megfelelő feszültségeknek a ellenőrzésére.
A forrasztható próbapanelek nem csak egyszerű prototípusokhoz használhatók. Némi gyakorlattal és kreativitással komplexebb áramkörök is megépíthetők velük.
Bár a forrasztható próbapaneleket eredetileg furatszerelt alkatrészekhez tervezték, megfelelő technikákkal felületszerelt (SMD) komponensek is használhatók velük. Ehhez speciális adapterlemezek vagy közvetlen forrasztási technikák alkalmazhatók.
Komplexebb projektek esetén több forrasztható próbapanel is összekapcsolható egymással, így többszintes áramkörök hozhatók létre. Ehhez tüskesorok vagy más csatlakozók használhatók.
A huzalok rendezett vezetése nem csak esztétikai szempontból fontos, hanem a hibakeresést és a megbízhatóságot is javítja. Használjon különböző színű huzalokat az egyes jelzések megkülönböztetésére.
Bár a nyomtatott áramköri lapok gyártása egyre olcsóbbá válik, a forrasztható próbapanelek továbbra is fontos szerepet töltenek be az elektronikai fejlesztésben, különösen a gyors prototípus készítés és az oktatás területén. Valószínűleg a jövőben is megmaradnak, esetleg új anyagok és kialakítások jelennek meg.
A forrasztható próbapanel egy sokoldalú és nélkülözhetetlen eszköz minden elektronikai barkácsoló, diák és mérnök számára. Lehetővé teszi az áramkörök gyors és egyszerű összeállítását, kísérletezését és tesztelését. Reméljük, ez az átfogó útmutató segített megérteni a forrasztható próbapanelek lényegét és használatát. Ne habozzon kipróbálni őket a következő elektronikai projektjében!
