A Gitterrostok Világa: Méretek, Alkalmazások és a Helyes Választás Szempontjai

A gitterrostok sokoldalú építőelemek, amelyek széles körben alkalmazhatók az iparban, az építészetben és a közlekedésben. Legyen szó járófelületekről, lépcsőfokokról, csatornafedelekről vagy homlokzati elemekről, a megfelelő méretű és teherbírású gitterrost kiválasztása kulcsfontosságú a biztonság és a funkcionalitás szempontjából. Ebben az átfogó útmutatóban részletesen bemutatjuk a gitterrostok méreteit, a szabványos és egyedi lehetőségeket, a terhelhetőséget befolyásoló tényezőket, valamint a különböző felhasználási területeket.

Mi az a Gitterrost? Alapvető Ismeretek

A gitterrost egy olyan rácsos szerkezet, amely általában egymásra merőlegesen elhelyezkedő hordozó- és keresztrudakból áll, amelyeket hegesztéssel, préseléssel vagy más technológiával rögzítenek egymáshoz. Ez a kialakítás nagy szilárdságot és stabilitást biztosít a viszonylag kis önsúly mellett. A gitterrostok kiválóan alkalmasak olyan helyeken, ahol fontos a jó szellőzés, a vízelvezetés vagy az átláthatóság.

A Gitterrostok Főbb Komponensei

• Hordozórudak: Ezek a rudak viselik a terhelést, és általában függőleges irányban helyezkednek el a terhelés irányára merőlegesen. A hordozórudak mérete (magassága és vastagsága) meghatározza a rács teherbírását.
• Keresztrudak: Ezek a rudak a hordozórudakat kötik össze és stabilizálják a rácsot. Általában kisebb méretűek, mint a hordozórudak, és lehetnek csavart négyszögacélból vagy laposacélból.
• Szegélylemez: A rács szélein található, általában laposacélból készült elem, amely növeli a stabilitást és megkönnyíti a rács rögzítését.

A Gitterrostok Méreteinek Meghatározása

A gitterrostok méreteit számos paraméter befolyásolja. A legfontosabbak közé tartozik a rács hossza és szélessége, a hordozórudak és keresztrudak méretei, valamint a rácsszem mérete.

A Rács Külső Méretei: Hosszúság és Szélesség

A rács külső méreteit a felhasználási terület határozza meg. A hosszúság és a szélesség tetszőleges lehet a gyártási korlátokon belül. Fontos figyelembe venni a beépítési hely méreteit és a szükséges illesztéseket.

A Hordozórudak Méretei: Magasság és Vastagság

A hordozórudak magassága és vastagsága alapvetően befolyásolja a gitterrost teherbírását. Minél magasabb és vastagabb a hordozórúd, annál nagyobb terhelést képes elviselni a rács azonos támaszköznél. A szabványos hordozórudak magassága általában 20 mm-től 100 mm-ig terjed, vastagságuk pedig 3 mm-től 12 mm-ig.

A Hordozórudak Kiosztása

A hordozórudak kiosztása (a hordozórudak közötti távolság) szintén fontos tényező. Minél sűrűbben helyezkednek el a hordozórudak, annál nagyobb a rács terhelhetősége és annál kisebbek a rácsszemek a hordozórudak irányában.

A Keresztrudak Méretei és Kiosztása

A keresztrudak elsősorban a hordozórudak stabilizálására szolgálnak, és kevésbé befolyásolják a rács teherbírását. Általában csavart négyszögacélból (pl. 6×6 mm) vagy laposacélból készülnek. A keresztrudak kiosztása (a keresztrudak közötti távolság) befolyásolja a rácsszemek méretét a keresztrudak irányában.

A Rácsszem Méretei

A rácsszem mérete a szomszédos hordozórudak és keresztrudak közötti szabad területet jelenti. Ezt általában két számmal adják meg: a hordozórudak közötti távolság és a keresztrudak közötti távolság. Például egy 30/30-as rácsszem azt jelenti, hogy a hordozórudak és a keresztrudak közötti távolság is 30 mm.

A Rácsszem Méretének Fontossága

A rácsszem mérete befolyásolja a rács áteresztőképességét (pl. fény, levegő, folyadékok) és a rajta való járás kényelmét. Kisebb rácsszemek biztonságosabb járófelületet biztosítanak magas sarkú cipők számára is.

Szabványos Gitterrost Méretek

Számos szabványos gitterrost méret létezik, amelyek széles körben elérhetők és gyakran költséghatékonyabbak az egyedi gyártású rácsoknál. A szabványos méretek általában a leggyakoribb felhasználási területek igényeit fedik le.

Szabványos Hordozórúd Méretek

A leggyakrabban használt hordozórúd méretek közé tartoznak:

• 25×3 mm
• 30×3 mm
• 30×4 mm
• 40×3 mm
• 40×4 mm
• 50×4 mm

Szabványos Rácsszem Méretek

A leggyakoribb rácsszem méretek közé tartoznak:

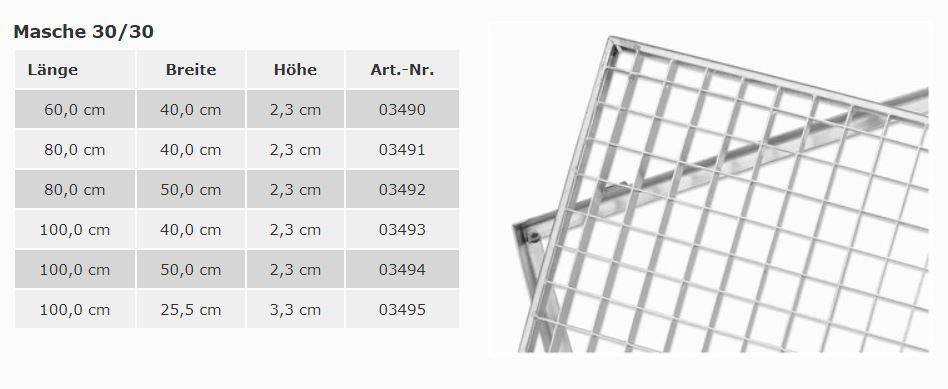

• 30/30 mm

• 30/10 mm (sűrűbb hordozórúd kiosztás)
• 40/40 mm
• 34/38 mm (pl. lépcsőfokoknál gyakori)

Szabványos Táblaméretek

A gitterrostokat gyakran szabványos táblaméretekben gyártják, amelyek megkönnyítik a tervezést és a beépítést. A leggyakoribb táblaméretek közé tartoznak:

• 1000 x 1000 mm
• 1000 x 2000 mm
• 1250 x 2500 mm

Természetesen ettől eltérő szabványos méretek is létezhetnek a különböző gyártók kínálatában.

Egyedi Gitterrost Méretek és Formák

Ha a szabványos méretek nem felelnek meg az adott projekt követelményeinek, lehetőség van egyedi gitterrostok gyártására is. Ebben az esetben a megrendelő határozhatja meg a rács hosszúságát, szélességét, a hordozó- és keresztrudak méreteit és kiosztását, valamint a rácsszem méretét.

Egyedi Formák Gyártása

Az egyedi gyártás nem csak a méreteket, hanem a formát is érintheti. Lehetőség van kör, ellipszis, trapéz vagy más speciális formájú gitterrostok készítésére is, amelyek illeszkednek az építészeti vagy ipari tervekhez.

A Szegélylemezek Egyedi Kialakítása

Az egyedi gyártás során a szegélylemezek kialakítása is testreszabható. Lehetőség van különböző vastagságú és szélességű szegélylemezek alkalmazására, valamint a rögzítéshez szükséges furatok vagy más elemek előkészítésére.

A Gitterrostok Terhelhetősége és Méretezése

A gitterrostok terhelhetősége kritikus fontosságú a biztonságos használat szempontjából. A terhelhetőséget számos tényező befolyásolja, beleértve a hordozórudak méreteit és kiosztását, a támaszközt (a két felfekvési pont közötti távolságot) és a terhelés típusát (pl. pontszerű, vonalszerű, felületi).

A Terhelhetőséget Befolyásoló Tényezők

• Hordozórúd méretei (magasság, vastagság): Nagyobb méretek nagyobb teherbírást eredményeznek.
• Hordozórudak kiosztása: Sűrűbb kiosztás növeli a terhelhetőséget.
• Támaszköz: Rövidebb támaszköz nagyobb terhelést tesz lehetővé.
• Anyagminőség: A felhasznált acél minősége (pl. S235JR, S355J2) szintén befolyásolja a teherbírást.

Méretezési Szempontok

A gitterrostok méretezése során figyelembe kell venni a várható terheléseket és a biztonsági tényezőket. A gyártók általában terhelési táblázatokat vagy méretezési szoftvereket biztosítanak, amelyek segítenek a megfelelő rács kiválasztásában. Fontos a statikai számítások elvégzése, különösen nagyobb terhelések vagy kritikus alkalmazások esetén.

Gitterrost Méretek a Különböző Felhasználási Területeken

A gitterrostok méretei nagymértékben függnek a felhasználási területtől. Nézzük meg néhány tipikus alkalmazást és a hozzájuk kapcsolódó méretbeli szempontokat.

Járófelületek és Platformok

Járófelületeknél és platformoknál fontos a biztonságos járás és a megfelelő terhelhetőség. Általában a 30/30-as vagy a 30/10-es rácsszem méret a leggyakoribb. A hordozórudak méreteit a várható terhelés és a támaszköz határozza meg. Ipari környezetben gyakran robusztusabb, nagyobb teherbírású rácsokat alkalmaznak.

Lépcsőfokok

Lépcsőfokoknál a biztonság kiemelten fontos. A gyakran használt rácsszem méret a 34/38 mm, amely megakadályozza a cipő sarkának beakadását. A lépcsőfokok általában szegélylemezzel és csúszásgátlóval vannak ellátva.

Csatornafedelek

Csatornafedeleknél a terhelhetőség mellett a vízelvezetés szempontjai is fontosak. A rácsszem méretét úgy kell megválasztani, hogy elegendő vizet átengedjen, de biztonságos legyen a gyalogosok és a járművek számára. A hordozórudak méreteit a várható forgalom (gyalogos, személygépkocsi, tehergépkocsi) határozza meg.

Homlokzati és Árnyékolóelemek

Építészeti alkalmazásoknál, például homlokzati vagy árnyékolóelemeknél a méretek a design szempontjaihoz igazodnak. A rácsszem mérete befolyásolja az áttetszőséget és az árnyékolás mértékét. A hordozórudak és keresztrudak méreteit a statikai követelmények határozzák meg.

A Gitterrostok Anyagai és Felületkezelése

A gitterrostok leggyakrabban acélból készülnek, de léteznek alumíniumból vagy rozsdamentes acélból készült változatok is, speciális alkalmazásokhoz. A felületkezelés célja a korrózióvédelem és az esztétikai megjelenés javítása.

Horganyzott Acél Gitterrostok

A tűzihorganyzás a legelterjedtebb felületkezelési eljárás acél gitterrostoknál. A horganyzott réteg hatékony védelmet nyújt a korrózió ellen, így a rácsok hosszú élettartamúak és karbantartásuk egyszerű.

Festett Gitterrostok

Igény esetén a gitterrostok festhetők is, a RAL színskála bármely színében. A festés nem csak esztétikus megjelenést biztosít, hanem további védelmet is nyújthat a korrózió ellen, különösen, ha a horganyzással kombinálják.

Rozsdamentes Acél Gitterrostok

Különösen korrozív környezetben (pl. vegyipar, élelmiszeripar) vagy magas esztétikai követelmények esetén rozsdamentes acélból készült gitterrostokat alkalmaznak. Ezek a rácsok kiválóan ellenállnak a korróziónak és könnyen tisztán tarthatók.

Hogyan Válasszuk ki a Megfelelő Gitterrost Méretet?

A megfelelő gitterrost méretének kiválasztása több tényezőtől függ. Fontos figyelembe venni a felhasználási területet, a várható terheléseket, a támaszközt, a biztonsági követelményeket és az esztétikai szempontokat.

A Felhasználási Terület Meghatározása

Az első lépés a felhasználási terület pontos meghatározása. Járófelület lesz, lépcsőfok, csatornafedél vagy valami más? Ez segít leszűkíteni a lehetséges méreteket és rácsszem típusokat.

A Várható Terhelések Felmérése

Fontos felmérni a várható terheléseket. Mekkora súlynak kell a r
