A Hőfokszabályzó Kapcsolási Rajza: A Hőszabályozás Mesterkurzusa

Üdvözöljük átfogó útmutatónkban, amely a hőfokszabályzók kapcsolási rajzainak rejtelmeibe vezeti be Önt. Legyen szó akár tapasztalt elektronikáról, akár lelkes kezdőről, célunk, hogy minden szükséges tudást megadjunk ahhoz, hogy tökéletesen megértse és alkalmazza ezeket a nélkülözhetetlen áramköröket. A hőfokszabályozók kulcsfontosságú szerepet játszanak számos területen, az otthoni fűtéstől az ipari folyamatok precíz vezérléséig. Ebben a részletes cikkben lépésről lépésre haladunk végig a legfontosabb fogalmakon, bemutatjuk a különböző típusú kapcsolási rajzokat, és gyakorlati tanácsokkal látjuk el Önt a sikeres alkalmazáshoz.

Miért Nélkülözhetetlen a Hőfokszabályzó Kapcsolási Rajza?

A hőfokszabályzó kapcsolási rajza nem csupán egy technikai dokumentum; ez a kulcs a rendszer működésének megértéséhez, a hibaelhárításhoz és a személyre szabott megoldások kialakításához. Egy jól áttekinthető rajz lehetővé teszi számunkra, hogy pontosan lássuk, hogyan kapcsolódnak egymáshoz az egyes alkatrészek, milyen jelek áramlanak a rendszerben, és hogyan befolyásolja a hőmérséklet változása az áramkör működését. Ennek a mélyreható megértésnek köszönhetően képesek leszünk hatékonyabban tervezni, telepíteni és karbantartani a hőszabályozó rendszereket.

Az Alapok: A Hőfokszabályozó Működési Elve

Mielőtt belemerülnénk a kapcsolási rajzok részleteibe, érdemes tisztáznunk, hogyan is működik egy alapvető hőfokszabályozó. A leggyakoribb elv az, hogy egy hőérzékelő (például egy termisztor vagy egy bimetál) érzékeli a hőmérséklet változását. Ez az érzékelt változás egy vezérlőegységhez jut el, amely összehasonlítja a mért hőmérsékletet egy beállított értékkel (a kívánt hőmérséklettel). Ha a mért hőmérséklet eltér a beállítottól, a vezérlőegység egy kimeneti jelet generál, amely bekapcsol vagy kikapcsol egy fűtő- vagy hűtőelemet, amíg a hőmérséklet el nem éri a kívánt szintet. A kapcsolási rajz pontosan ezt a folyamatot, az egyes alkatrészek közötti kapcsolatokat és a jelutakat ábrázolja.

A Hőfokszabályozó Főbb Komponensei egy Kapcsolási Rajzon

Egy tipikus hőfokszabályzó kapcsolási rajza a következő főbb komponenseket tartalmazza:

• Hőérzékelő: Ez az alkatrész felelős a hőmérséklet méréséért. Lehet termisztor, termoelem, bimetál, vagy más típusú hőmérséklet-érzékelő. A rajzon gyakran egy speciális szimbólummal jelölik.
• Vezérlőegység: Ez az áramkör “agya”, amely feldolgozza a hőérzékelő jeleit, összehasonlítja a beállított értékkel, és generálja a vezérlőjelet. Lehet egy egyszerű komparátor, egy mikrovezérlő vagy egy komplexebb elektronikus áramkör.

• Beállítóelem: Ezzel az elemmel állíthatjuk be a kívánt hőmérsékletet (a referenciaértéket). Gyakran egy potenciométer vagy egy digitális interfész formájában jelenik meg a rajzon.

• Kimeneti egység: Ez az a rész, amely a vezérlőjel hatására működteti a fűtő- vagy hűtőelemet. Lehet egy relé, egy triac, egy tranzisztor vagy más kapcsolóelem.
• Tápellátás: A rendszer működéséhez szükséges elektromos energiát biztosítja. A rajzon a feszültségforrást és a földelést is jelölik.

A kapcsolási rajz ezeket az alkatrészeket szimbólumokkal és vonalakkal köti össze, amelyek az elektromos kapcsolatokat és a jeláramlást jelzik.

A Különböző Típusú Hőfokszabályzók Kapcsolási Rajzai

A hőfokszabályzók széles választéka létezik, amelyek különböző elven működnek és eltérő alkalmazási területekre specializálódtak. Ennek megfelelően a kapcsolási rajzaik is változatosak lehetnek.

Bimetálos Hőfokszabályzók

A bimetálos hőfokszabályzók mechanikus elven működnek. Két különböző hőtágulási együtthatóval rendelkező fém összekapcsolásával készülnek. A hőmérséklet változásakor a két fém eltérő mértékben tágul, ami a bimetál elhajlásához vezet. Ezt az elhajlást használják fel egy elektromos kontaktus nyitására vagy zárására. A kapcsolási rajzuk viszonylag egyszerű, általában egy tápegységet, a bimetálos elemet és a kapcsolandó áramkört tartalmazza.

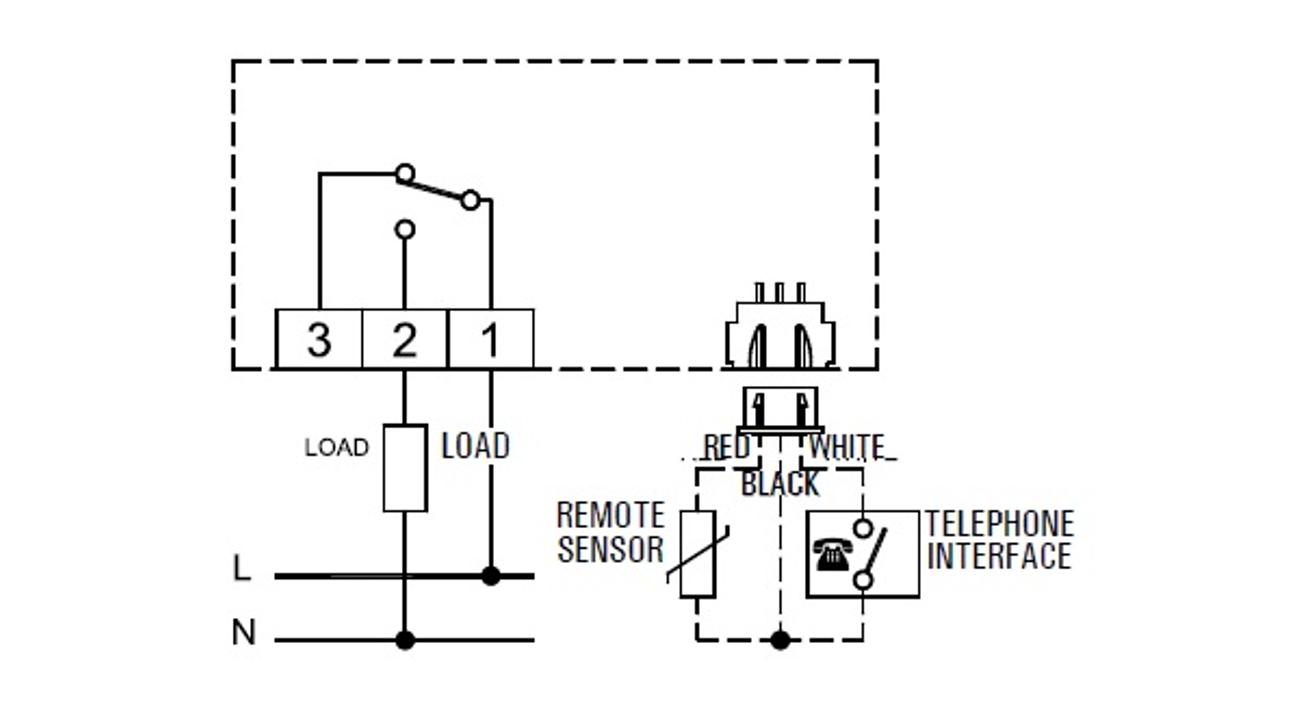

Példa egy bimetálos hőfokszabályzó kapcsolási rajzára (Egyszerűsített)
