Kann V4A rozsdásodni? A rozsdamentes acél átfogó vizsgálata

A V4A, más néven 316-os rozsdamentes acél, az egyik leggyakrabban használt és leginkább elismert korrózióálló anyag a piacon. Kiváló tulajdonságainak köszönhetően széles körben alkalmazzák az ipar különböző területein, az élelmiszer-feldolgozástól kezdve a gyógyszeriparon át egészen a tengerészeti alkalmazásokig. Azonban felmerül a kérdés: vajon ez a kiváló minőségű acél is képes-e a rozsdásodásra? Ebben a részletes cikkben alaposan megvizsgáljuk a V4A acél tulajdonságait, a korrózió mechanizmusait, és azt, hogy milyen körülmények vezethetnek a látszólag legyőzhetetlen rozsdamentes acél korróziójához.

A V4A rozsdamentes acél alapvető tulajdonságai

A V4A jelölés egy német szabvány szerinti megnevezés, amely egy ausztenites rozsdamentes acélfajtát takar. A nemzetközi jelölése leggyakrabban AISI 316 vagy EN 1.4401. Ez az acél kiemelkedő korrózióállóságát a kémiai összetételének köszönheti. A fő alkotóelemei a vas mellett a króm (kb. 16-18%), a nikkel (kb. 10-14%) és a molibdén (kb. 2-3%). Ez a speciális ötvözet kombináció biztosítja a V4A acél kiváló ellenálló képességét számos agresszív környezettel szemben.

A króm szerepe a korrózióállóságban

A rozsdamentes acélok, így a V4A is, a króm tartalmuknak köszönhetik korrózióállóságukat. A króm a levegő oxigénjével reagálva egy vékony, láthatatlan, de rendkívül ellenálló oxidréteget képez az acél felületén. Ezt a réteget passzív rétegnek nevezzük. Ha ez a réteg megsérül, például mechanikai hatásra, akkor a környező oxigén hatására azonnal képes regenerálódni, így megvédve az alatta lévő acélt a további korróziótól. A V4A magasabb krómtartalma tovább erősíti ezt a védőmechanizmust.

A nikkel és a molibdén hatása

A nikkel hozzáadása az ausztenites szerkezet stabilitását növeli, ami javítja az acél alakíthatóságát és szívósságát. Emellett hozzájárul a korrózióállóság javításához is, különösen bizonyos savas és lúgos környezetekben. A V4A acélban található molibdén pedig tovább fokozza a korrózióállóságot, különösen a kloridionokat tartalmazó közegekben, mint például a tengervíz vagy a sós környezet. Ez teszi a V4A acélt kiváló választássá olyan alkalmazásokhoz, ahol a hagyományos rozsdamentes acélok már nem nyújtanak elegendő védelmet.

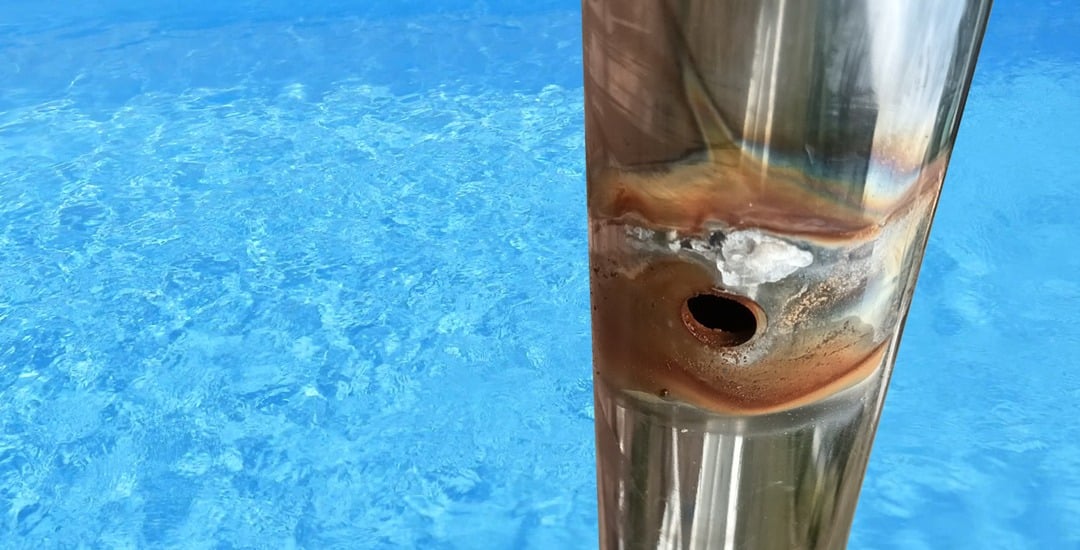

Lehetséges-e a V4A rozsdásodása?

Bár a V4A acél kiemelkedően korrózióálló, bizonyos körülmények között mégis előfordulhat a korrózió. Fontos megérteni, hogy a “rozsdamentes” jelző nem azt jelenti, hogy az anyag teljesen immunis a korrózióval szemben, hanem azt, hogy sokkal ellenállóbb, mint a hagyományos acélok. A V4A acél korróziója leggyakrabban nem a klasszikus, vörösesbarna rozsda formájában jelentkezik, mint a szénacéloknál, hanem inkább lokális korróziós formákban, mint például a gödörkés korrózió vagy a réskorrózió.

Gödörkés korrózió (Pitting Corrosion)

A gödörkés korrózió egy rendkívül veszélyes formája a lokális korróziónak, mivel a felszínen csak apró lyukak vagy gödrök formájában jelentkezik, miközben a mélyben jelentős anyagveszteséget okozhat. Ez a korróziós forma különösen akkor alakulhat ki, ha a passzív réteg lokálisan megsérül, és a környezetben olyan agresszív ionok vannak jelen, mint a kloridionok. A V4A acél molibdéntartalma jelentősen javítja az ellenállóságot a gödörkés korrózióval szemben, de extrém körülmények között, például magas kloridkoncentráció és magas hőmérséklet együttes hatására, ez a korróziós forma sem zárható ki teljesen.

Réskorrózió (Crevice Corrosion)

A réskorrózió olyan szűk helyeken alakulhat ki, ahol a hozzáférés az oxigénhez korlátozott, például csavarok, illesztések, tömítések alatt vagy szennyeződések lerakódása következtében. Ezeken a helyeken a kémiai környezet eltérhet a környező felülettől, ami kedvez a korróziós folyamatoknak. A V4A acél jobb ellenállással rendelkezik a réskorrózióval szemben, mint a 304-es típusú rozsdamentes acél, de hosszan tartó, kedvezőtlen körülmények között itt is megjelenhet korrózió.

Kontaktkorrózió (Galvanic Corrosion)

Kontaktkorrózió akkor léphet fel, ha a V4A acél más, nem nemesfémekkel kerül közvetlen elektromos kapcsolatba nedves környezetben. Ilyenkor az anódként viselkedő kevésbé nemesfém korrodálódik gyorsabban. Bár a V4A acél nemesfémnek számít, nem megfelelő párosítás esetén (pl. cinkkel vagy alumíniummal) kontaktkorrózió léphet fel a kevésbé nemesfémen. Fontos a megfelelő anyagválasztás és a galvanikus szempontok figyelembevétele a tervezés során.

Feszültségkorróziós repedés (Stress Corrosion Cracking – SCC)

Feszültségkorróziós repedés akkor alakulhat ki, ha az acél egyidejűleg mechanikai feszültségnek és egy specifikus korrozív közegnek van kitéve, gyakran magasabb hőmérsékleten. Bizonyos kloridtartalmú oldatokban magas hőmérsékleten az ausztenites rozsdamentes acélok, beleértve a V4A-t is, érzékenyek lehetnek erre a korróziós formára. A repedések a szem számára gyakran alig láthatóak, de a szerkezet hirtelen meghibásodásához vezethetnek.

Intergranuláris korrózió (Intergranular Corrosion)

Intergranuláris korrózió, vagy szemcsehatár-korrózió, akkor léphet fel, ha az acélt olyan hőmérséklet-tartományban hevítik (kb. 500-800 °C), amely karbonkiváláshoz vezet a szemcsehatárokon. Ez a króm elszegényedését okozhatja a szemcsehatárok mentén, ami csökkenti a korrózióállóságot ezeken a területeken. A V4A acél alacsony széntartalmú változatai (pl. 316L) kevésbé hajlamosak erre a korróziós formára.

Milyen körülmények kedveznek a V4A acél korróziójának?

Számos tényező befolyásolhatja a V4A acél korrózióállóságát. Ezeknek a tényezőknek a megértése kulcsfontosságú a korrózió megelőzéséhez és a megfelelő anyagválasztáshoz.

Magas kloridkoncentráció

A magas kloridkoncentráció, különösen magas hőmérsékleten, az egyik legagresszívebb környezet a rozsdamentes acélok számára. Ilyen körülmények között a passzív réteg lokálisan lebomolhat, ami gödörkés korrózióhoz vezethet. A tengeri környezet, a sóoldatokkal dolgozó ipari folyamatok mind olyan területek, ahol a kloridkoncentráció magas lehet.

Extrém pH-értékek

Bár a V4A acél jól ellenáll sokféle savas és lúgos közegnek, extrém alacsony vagy magas pH-értékek károsíthatják a passzív réteget és korróziót okozhatnak. A nagyon erős savak (pl. sósav, kénsav magas koncentrációban) vagy lúgok (pl. nátrium-hidroxid magas koncentrációban) megtámadhatják az acél felületét.

Magas hőmérséklet

Magas hőmérsékleten a korróziós reakciók sebessége általában megnő. Emellett bizonyos hőmérséklet-tartományokban, mint már említettük az intergranuláris korróziónál, az acél mikrostruktúrájában is változások következhetnek be, amelyek csökkenthetik a korrózióállóságot.

Mechanikai sérülések és szennyeződések

A passzív réteg mechanikai sérülései (karcolások, horzsolások) lokális korróziós gócokat hozhatnak létre. A felületen lerakódott szennyeződések, különösen, ha higroszkóposak vagy korrozív anyagokat tartalmaznak, szintén elősegíthetik a korrózió kialakulását a nedvesség és a koncentrált korrozív anyagok jelenléte miatt.

Nem megfelelő hegesztési eljárások

A nem megfelelően végzett hegesztés a hőhatásövezetben (HAZ) olyan mikrostrukturális változásokat okozhat, amelyek csökkentik a korrózióállóságot. A helytelenül megválasztott hegesztőanyag vagy a nem megfelelő utókezelés szintén problémákhoz vezethet.

Hogyan előzhetjük meg a V4A acél korrózióját?

A V4A acél hosszú élettartamának és megbízhatóságának biztosításához fontos a megfelelő megelőző intézkedések alkalmazása.

Rendszeres tisztítás és karbantartás

A felület rendszeres tisztítása eltávolítja a szennyeződéseket, amelyek korróziós gócokká válhatnak. Különösen fontos ez olyan környezetben, ahol sós levegő, ipari szennyeződések vagy más korrozív anyagok vannak jelen. A karbantartás során ellenőrizni kell a felületet sérülések szempontjából, és a sérült passzív réteget szükség esetén helyre kell állítani.

Megfelelő anyagválasztás

Bizonyos, különösen agresszív környezetekben, még a V4A acél sem feltétlenül a legmegfelelőbb választás. Ilyenkor érdemes lehet magasabb molibdéntartalmú vagy más speciális ötvözetű rozsdamentes acélokat (pl. 317, 904L) vagy titánt alkalmazni.

A felület passziválása

A passziválás egy kémiai eljárás, amelynek célja a passzív réteg megerősítése és vastagítása. Ezt általában savas oldatokkal végzik. A megfelelően passzivált felület ellenállóbb a korrózióval szemben.

Elektrokémiai védelem

Bizonyos esetekben elektrokémiai védelmi módszereket is alkalmazhatnak, mint például a katódos védelem, amely megakadályozza az anódos reakciókat a fém felületén.

A tervezés szempontjai

A korrózió megelőzése már a tervezési fázisban elkezdődik. Kerülni kell a résképződést, biztosítani kell a megfelelő vízelvezetést, és figyelembe kell venni a lehetséges galvanikus korróziót okozó anyagpárosításokat.

Összefoglalás: A V4A acél és a rozsda kérdése

Összefoglalva, a V4A (316-os) rozsdamentes acél rendkívül korrózióálló anyag, de bizonyos, kedvezőtlen körülmények között, mint például magas kloridkoncentráció, extrém pH-értékek, magas hőmérséklet vagy mechanikai sérülések hatására, korrodálódhat. Ez a korrózió leggyakrabban lokális formában jelentkezik (gödörkés korrózió, réskorrózió). A megfelelő anyagválasztással, a rendszeres tisztítással és karbantartással, valamint a passziválással a korrózió kockázata jelentősen csökkenthető. A “rozsdamentes” jelző tehát nem abszolút immunitást jelent, hanem kiemelkedő ellenálló képességet a korrózióval szemben.

További tudnivalók a rozsdamentes acélokról

A rozsdamentes acélok sokfélesége lehetővé teszi, hogy szinte minden alkalmazási területre megtaláljuk a legmegfelelőbb minőséget. A V4A acél egy kiváló középút a legtöbb igényhez, de speciális esetekben más típusok is szóba jöhetnek. Például a magasabb krómtartalmú acélok még jobb oxidációs ellenállással rendelkeznek magas hőmérsékleten, míg a duplex rozsdamentes acélok a nagy szilárdság és a jó korrózióállóság kombinációját kínálják.

A rozsdamentes acélok osztályozása

A rozsdamentes acélokat szerkezetük szerint különböző csoportokba soroljuk: ausztenites, ferrites, martenzites, duplex és kicsapásos keményedésű acélok. A V4A az ausztenites acélok családjába tartozik
