A Műszaki Rajz Ceruza Mesterfokon: Útmutató a Tökéletes Vonalakhoz

A műszaki rajz a mérnöki tervezés, az építészet és számos más technikai terület alapvető eszköze. A tervek, ábrák és vázlatok pontos és érthető megjelenítése elengedhetetlen a sikeres kommunikációhoz és a precíz kivitelezéshez. Ebben a folyamatban a műszaki rajz ceruza kulcsfontosságú szerepet játszik. Nem csupán egy egyszerű íróeszközről van szó; a megfelelő ceruza kiválasztása és a helyes technikák alkalmazása alapvetően befolyásolja a rajz minőségét és pontosságát.

A Műszaki Rajz Ceruzák Világa: Típusok és Jellemzők

A műszaki rajz ceruzák széles skálája áll rendelkezésünkre, mindegyik különböző tulajdonságokkal és felhasználási területekkel. A választás során figyelembe kell vennünk a rajz célját, a kívánt vonalvastagságot és a papír típusát is.

A Grafit Ceruzák Sokszínűsége: Keménységi Skála

A leggyakrabban használt műszaki rajz ceruzák a grafitceruzák. Ezek keménységét egy nemzetközi szabvány szerint jelölik, amely a “H” (hard – kemény), “B” (black – fekete) és “HB” (hard black – közepesen kemény) betűket, valamint számokat tartalmaz. A “H” előtti nagyobb szám keményebb grafitot jelent (pl. 2H, 4H, 6H), amelyek világosabb és vékonyabb vonalakat eredményeznek. Ezek ideálisak a finom részletek, a szerkesztési vonalak és a méretezés jelölésére. A “B” előtti nagyobb szám lágyabb grafitot jelöl (pl. 2B, 4B, 6B), amelyek sötétebb és vastagabb vonalakat hoznak létre. Ezeket gyakran használják a hangsúlyos vonalakhoz, az árnyékoláshoz és a kitöltéshez. A “HB” ceruza a kettő közötti egyensúlyt képviseli, sokoldalúan használható általános rajzoláshoz.

A Keménységi Skála Részletesen: Melyik Ceruza Mire Való?

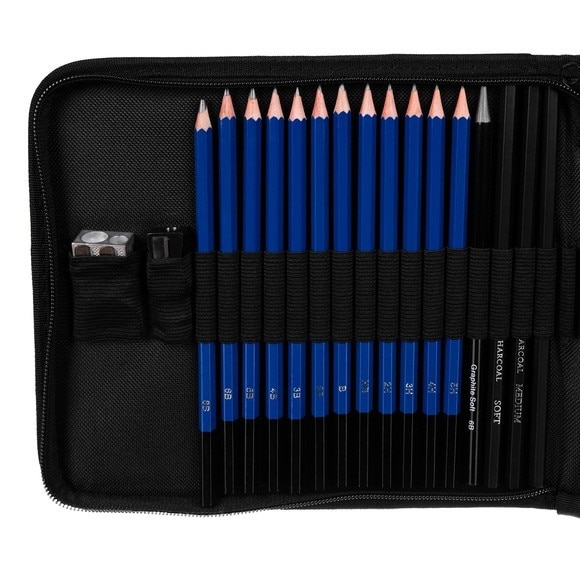

  • 9H – 4H: Rendkívül kemény grafit. Nagyon világos és vékony vonalakhoz ideális. Főként precíziós szerkesztési vonalakhoz és nagyon finom részletekhez használják, ahol a pontosság a legfontosabb. A vonalak halványak, így könnyen törölhetők anélkül, hogy nyomot hagynának.
  • 3H – H: Kemény grafit. Világos és vékony vonalakhoz kiváló. Alkalmasak a kezdeti vázlatokhoz, a segédvonalakhoz és a méretezési vonalakhoz. A vonalak továbbra is könnyen törölhetők.
  • F: Közepesen kemény, de a HB-nél kissé keményebb. Jó választás a tiszta, de nem túl világos vonalakhoz. Egyesek általános rajzoláshoz is kedvelik.
  • HB: Közepesen kemény grafit. Sokoldalú, alkalmas általános rajzoláshoz, vázlatokhoz és szöveges jegyzetekhez is. A vonalvastagság és a sötétség egyensúlyban van.
  • B – 3B: Lágy grafit. Sötétebb és kissé vastagabb vonalakat eredményez. Használható a kontúrok kiemelésére és az árnyékolás alapjainak lerakására.
  • 4B – 6B: Nagyon lágy grafit. Mély, sötét vonalakhoz és intenzív árnyékoláshoz ideális. Könnyen kenődik, ezért árnyékolási technikákhoz kiváló.
  • 7B – 9B: Rendkívül lágy grafit. A legsötétebb vonalakat és a leglágyabb árnyalatokat lehet vele elérni. Főként művészi célokra használják, ahol a tónusok és a textúrák fontosak.
  • Mszaki Rajz Ceruza

Mechanikus Ceruzák: A Precizitás Mesterei

A mechanikus ceruzák (vagy rotring ceruzák) állandó vonalvastagságot biztosítanak, ami különösen fontos a műszaki rajz területén. Ezek a ceruzák cserélhető grafitbetéteket használnak, amelyek különböző vastagságban kaphatók (pl. 0.3 mm, 0.5 mm, 0.7 mm, 0.9 mm). A mechanikus ceruzák előnye a kényelmes használat, a folyamatosan éles hegy és a pontos vonalvezetés lehetősége. Ideálisak részletes rajzokhoz, méretezéshez és olyan munkákhoz, ahol a konzisztencia elengedhetetlen.

Mszaki Rajz Ceruza

A Mechanikus Ceruzák Előnyei a Műszaki Rajzban

  • Állandó vonalvastagság: Biztosítja a rajzok egységességét és professzionális megjelenését.
  • Nem igényel hegyezést: Kényelmes és időtakarékos megoldás.
  • Különböző vonalvastagságok: A cserélhető betétek lehetővé teszik a feladathoz leginkább illő vastagság kiválasztását.
  • Mszaki Rajz Ceruza
  • Precíziós vonalvezetés: A vékony hegy pontos és részletes munkát tesz lehetővé.

Egyéb Ceruza Típusok Műszaki Alkalmazásra

Bár a grafit- és mechanikus ceruzák a legelterjedtebbek, léteznek más típusok is, amelyek bizonyos műszaki rajz feladatokhoz hasznosak lehetnek. Ilyenek például a színes ceruzák, amelyek a különböző elemek vagy rendszerek megkülönböztetésére szolgálhatnak, vagy a viaszbázisú ceruzák, amelyek tartósabb vonalakat eredményeznek bizonyos speciális felületeken.

A Tökéletes Vonalvezetés Művészete: Technikák és Tippek

A megfelelő műszaki rajz ceruza kiválasztása csak az első lépés. A precíz és professzionális rajzokhoz elengedhetetlen a helyes technikák elsajátítása is.

A Ceruza Tartása: Stabilitás és Kontroll

A ceruza helyes tartása kulcsfontosságú a stabil és egyenletes vonalak húzásához. Általában a ceruzát lazán, a hüvelyk-, mutató- és középsőujj között tartjuk. A nyomás mértékének szabályozásával befolyásolhatjuk a vonal vastagságát és sötétségét. Függőleges vonalak húzásakor a kar mozgása domináljon, míg vízszintes vonalaknál a csuklóé lehet a meghatározó. A ferde vonalaknál a kar és a csukló együttes mozgása biztosítja a legjobb eredményt.

Gyakorlati Tanácsok a Stabil Vonalakhoz

  • Gyakoroljunk egyenes vonalak húzását különböző irányokban.
  • Próbáljunk meg egyenletes nyomást alkalmazni a ceruzára.
  • Használjunk vonalzót vagy más segédeszközöket a tökéletesen egyenes vonalakhoz.
  • Kísérletezzünk különböző ceruzatartási módokkal, hogy megtaláljuk a számunkra legkényelmesebbet.

Vonalvastagság és Sötétség Kontrollja

A műszaki rajzokban a vonalvastagság és a sötétség információt hordoz. A főbb kontúrok általában vastagabbak és sötétebbek, míg a segédvonalak és a méretezési vonalak vékonyabbak és világosabbak. A különböző keménységű ceruzák használata mellett a nyomás változtatásával is befolyásolhatjuk a vonal megjelenését. A gyakorlat segít abban, hogy ösztönösen válasszuk ki a megfelelő ceruzát és nyomást az adott feladathoz.

Hogyan Érjük El a Kívánt Vonalvastagságot és Sötétséget?

    Mszaki Rajz Ceruza
  • Válasszunk a feladatnak megfelelő keménységű ceruzát.
  • Finoman növeljük vagy csökkentsük a ceruzára gyakorolt nyomást.
  • Többszöri áthúzással sötétebb vonalakat érhetünk el anélkül, hogy túlzottan rányomnánk a papírra.

Különböző Vonal Típusok a Műszaki Rajzban

A műszaki rajz nem csupán egyenes vonalakból áll. Számos különböző vonaltípust használunk a tervek egyértelművé tételéhez:

  • Folytonos vastag vonal: Látható élek és kontúrok jelölésére.
  • Mszaki Rajz Ceruza
  • Folytonos vékony vonal: Méretezési vonalak, segédvonalak, vetítési vonalak jelölésére.
  • Szaggatott vastag vonal: Rejtett élek és kontúrok jelölésére.
  • Pontozott vékony vonal: Középvonalak, szimmetriavonalak jelölésére.
  • Szaggatott-pontozott vékony vonal: Vágósíkok jelölésére.

Minden vonaltípusnak megvan a maga jelentése, és a következetes használatuk elengedhetetlen a műszaki rajzok olvashatóságához.

A Megfelelő Eszközök Kiválasztása: Több, Mint Csak Ceruza

Bár a műszaki rajz ceruza központi szerepet tölt be, számos más eszköz is hozzájárul a pontos és minőségi munkához.

Rajzlapok és Felületek: A Minőség Alapja

A megfelelő rajzlap kiválasztása éppolyan fontos, mint a ceruzáé. A sima, enyhén érdes felületű papírok ideálisak a precíz vonalvezetéshez. A vastagság is lényeges; a vastagabb papírok jobban bírják a radírozást és a többszöri áthúzást anélkül, hogy gyűrődnének vagy szakadnának.

Vonalzók és Körzők: A Pontosság Garanciái

A vonalzók és a körzők nélkülözhetetlenek az egyenes vonalak és a körök, ívek pontos megrajzolásához. A műszaki rajzhoz ideálisak a T-vonalzók, a derékszögű vonalzók és a precíziós körzők, amelyek finom beállításokat tesznek lehetővé.

Radírok és Hegyezők: A Karbantartás Fontossága

A minőségi radírok elengedhetetlenek a hibák javításához és a felesleges vonalak eltávolításához anélkül, hogy a papírt károsítanák. A hegyezők pedig biztosítják a ceruzák éles hegyét, ami a precíz vonalvezetés alapfeltétele. A mechanikus ceruzák esetében a hegyezőre nincs szükség, de a grafitbetétek minősége itt is fontos.

A Műszaki Rajz Ceruza Karbantartása: Hosszú Élettartam és Optimális Teljesítmény

Ahhoz, hogy műszaki rajz ceruzáink hosszú ideig a legjobb teljesítményt nyújtsák, fontos a rendszeres karbantartásuk.

A Ceruza Hegyezésének Művészete

Mszaki Rajz Ceruza

A grafitceruzák hegyezése nem csupán a hegyességről szól, hanem a grafit és a fa arányának megfelelő kialakításáról is. Egy jól meghegyezett ceruza lehetővé teszi a finom vonalak húzását és a nagyobb felületek árnyékolását is. Használjunk éles hegyezőt, és ügyeljünk arra, hogy a grafit ne törjön le.

A Mechanikus Ceruzák Gondozása

A mechanikus ceruzák karbantartása egyszerűbb, de a mechanizmus tisztán tartása és a megfelelő minőségű grafitbetétek használata itt is fontos. Ügyeljünk arra, hogy a betétek ne törjenek el a ceruzában, mert az elakadáshoz vezethet.

A Radírok Tisztán Tartása

A radírokat is érdemes tisztán tartani, hogy ne kenjék el a rajzot. Időnként dörzsöljük meg egy tiszta papíron, hogy eltávolítsuk a grafitport.

Gyakorlati Feladatok a Műszaki Rajz Ceruza Használatának Fejlesztéséhez

A legjobb módja a műszaki rajz ceruza mesteri szintű használatának elsajátításának a gyakorlás. Íme néhány feladat, amellyel fejleszthetjük képességeinket:

Egyenes Vonalak Húzása Szabad Kézzel és Vonalzóval

Gyakoroljunk vízszintes, függőleges és ferde egyenes vonalak húzását különböző hosszúságban. Először próbáljuk meg szabad kézzel, majd vonalzó segítségével. Figyeljük meg a különbséget a két módszer között, és törekedjünk az egyenletes vonalvezetésre.

Különböző Vonalvastagságok és Sötétségek Elérése

Kísérletezzünk különböző keménységű ceruzákkal és a nyomás változtatásával. Próbáljunk meg különböző vastagságú és sötétségű vonalakat húzni. Készítsünk egy skálát a különböző vonaltípusokból (folytonos vastag, folytonos vékony, szaggatott stb.).

Egyszerű Geometriai Formák Rajzolása

Kezdjük egyszerű geometriai formákkal, mint a négyzet, a kör és a háromszög. Ügyeljünk a pontos méretekre és a tiszta vonalvezetésre. Használjunk körzőt a körökhöz és vonalzót az egyenes vonalakhoz.

Tárgyak Műszaki Rajza

Válasszunk ki egy egyszerű tárgyat a környezetünkből (pl. egy kockát, egy hengert vagy egy piramist), és készítsük el a műszaki rajzát. Ábrázoljuk a különböző nézeteket (elölnézet, oldalnézet, felülnézet) és a méreteket.

A Digitális Kor és a Műszaki Rajz Ceruza: Együttélés
